AHYST - Аналоговый гистерезис
ТИП ВЫХОДА: АНАЛОГОВЫЙ СИГНАЛ
Обратная связь: Нет
ВХОДЫ
| Переменная | АНАЛОГОВЫЙ | Входной сигнал |
ПАРАМЕТРЫ
| Подъем | АНАЛОГОВЫЙ | Значение входного сигнала при подъеме в области гистерезиса |
| Спад | АНАЛОГОВЫЙ | Значение входящего сигнала при спаде в области гистерезиса |
Описание.

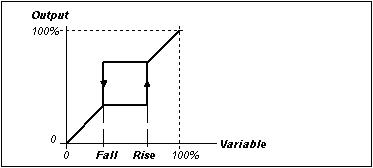

Данный блок выполняет функцию аналогового гистерезиса. Значение на выходе соответствует значению на входе до тех пор, пока значение на входе находится за пределами области гистерезиса. Когда переменная на входе входит в область гистерезиса, выход принимает значение, ограниченное гистерезисом, см. график:
Если Подъем > Спад, процесс гистерезиса будет направлен против часовой стрелки, как показано на графике. Если Подъем < Спад , процесс гистерезиса будет проходить в направлении по часовой стрелке.
При возникновении необходимости в комплексной функции с несколькими областями гистерезиса, рекомендуется использовать другой функциональный блок (POLY, CURVE, VECTOR, и т.п.) и каскадом подключить то число AHYST-блоков, которое будет соответствовать числу областей гистерезиса в желаемой функции передачи.
