SHI - Регистр, сдвигающий вправо, целый сигнал

ТИП ВЫХОДА: ЦЕЛЫЙ СИГНАЛ

Обратная связь: Да

ВХОДЫ


переменная(D)	ЦЕЛЫЙ	Аналоговый входной сигнал.
управление (c)	ДИСКРЕТНЫЙ	Управляющий сигнал.

ПАРАМЕТРЫ


Нач.значение (InitValue)	ЦЕЛЫЙ	Начальное значение на выходе.

Описание.

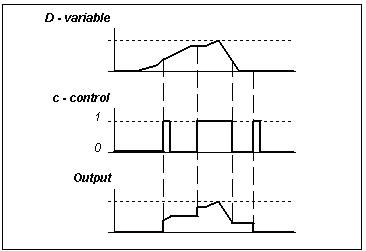

Данный блок функционирует подобно блоку DELI в ситуации, при которой управляющий сигнал на входе остается активным . Данный блок выполняет функцию задержки целого сигнала на 1 программный цикл. Значение сигнала на выходе обновляется в каждом программном цикле с учетом значения входящего сигнала из предыдущего цикла.
