SR - Триггер
ТИП ВЫХОДА: ДИСКРЕТНЫЙ СИГНАЛ
Обратная связь: Да
ВХОДЫ
| Установка (s) | ДИСКРЕТНЫЙ | Активация выходного сигнала. |
| Сброс (r) | ДИСКРЕТНЫЙ | Деактивация выходного сигнала. |
ПАРАМЕТРЫ
| Нач.значение (InitValue) | ДИСКРЕТНЫЙ | Начальное значение на выходе. |
Описание.

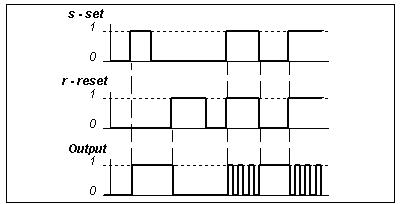

SR Триггер представляет собой бистабильный блок с двумя входами: установка и сброс. В зависимости от значения сигнала на данных входах на заданный момент времени, для следующего программного цикла выход блока получит значение в соответствии с данными, приведенными в таблице:
| установка (t) | сброс (t) | выход (t+1) |
|---|---|---|
| 0 | 0 | выход (t) |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | нет (выход(t)) |
Сигнал на выходе в момент времени t+1 равен сигналу на входе в момент t, при условии, что два входа неактивны. При активных входах выход меняет свое состояние в каждом цикле программы. Если активен только один из входов, то выход будет активироваться или деактивироваться в зависимости от того, какая из переменных входа активна, уставка или сброс.
