SHB - Регистр, сдвигающий вправо, дискретный сигнал
ТИП ВЫХОДА: ДИСКРЕТНЫЙ СИГНАЛ
Обратная связь: Да
ВХОДЫ
| Состояние (d) | ДИСКРЕТНЫЙ | Входной дискретный сигнал. |
| Управление (c) | ДИСКРЕТНЫЙ | Управляющий сигнал. |
ПАРАМЕТРЫ
| Нач.значение (InitValue) | ДИСКРЕТНЫЙ | Начальное значение выходного сигнала. |
Описание.
Функция регистра, сдвигающего вправо, выполняется согласно ниже приведенной таблице истинности:
| состояние (t) | управление (t) | выход (t+1) |
|---|---|---|
| 0 | 0 | output (t) |
| 1 | 0 | output (t) |
| 0 | 1 | 0 |
| 1 | 1 | 1 |

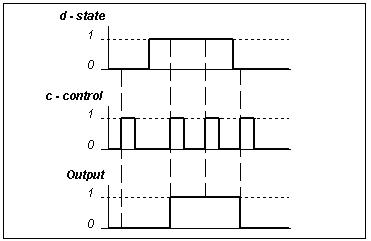

Данный блок копирует состояние входа на выход при активном управляющем сигнале. В случае , если управляющий сигнал неактивен, состояние выхода не меняется.
