SHR - Регистр, сдвигающий вправо, АНАЛОГОВЫЙ сигнал

ТИП ВЫХОДА: АНАЛОГОВЫЙ СИГНАЛ

Обратная связь: Да

ВХОДЫ


Переменная (D)	АНАЛОГОВЫЙ	Аналоговый входной сигнал.
Управление (c)	ДИСКРЕТНЫЙ	Управляющий сигнал.

ПАРАМЕТРЫ


Нач.значение (InitValue)	АНАЛОГОВЫЙ	Начальное значение на выходе.

Описание.

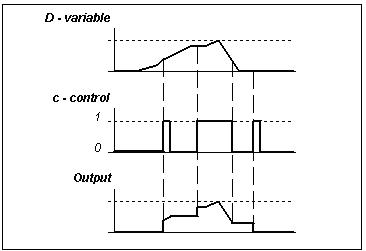

Данный блок функционирует подобно блоку DELR в ситуации, при которой управляющий сигнал на входе остается активным. Данный блок выполняет функцию задержки дробного сигнала на 1 программный цикл. Значение сигнала на выходе обновляется в каждом программном цикле с учетом значения входного сигнала из предыдущего цикла.
