HYST - Дискретный гистерезис
ТИП ВЫХОДА: АНАЛОГОВЫЙ СИГНАЛ
Обратная связь: Нет
ВХОДЫ
| Переменая (variable) | АНАЛОГОВЫЙ | Входной сигнал. |
ПАРАМЕТРЫ
| Активный (Activate) | АНАЛОГОВЫЙ | Крайнее значение входного сигнала для активации выходного сигнала. |
| Пассивный (Deactivate) | АНАЛОГОВЫЙ | Крайнее значение входного сигнала для дезактивации выходного сигнала. |
Описание.

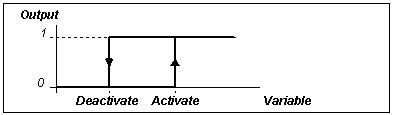

Данный блок выполняет релейную функцию с гистерезисом. В том случае, когда значение параметра Активный больше, чем значение параметра Пассивный, данный блок будет выполнять следующую функцию: если значение на выходе блока ЛОЖЬ (0), а значение входящего сигнала превышает границу области активации, то значение на выходе изменяется на ИСТИНА (1). Если значение на выходе блока ИСТИНА (1), а значение входящего сигнала меньше значения на границе области дезактивации, значение на выходе становится ЛОЖЬ (0). В том случае, если входящий сигнал по своему значению находится между границами областей активации и дезактивации, выход блока сохраняет свое первоначальное состояние.

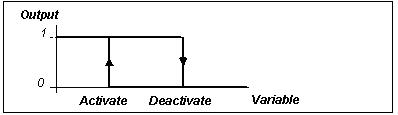

В том случае, когда значение параметра Активный меньше, чем значение параметра Пассивный, данный блок будет выполнять следующую функцию: если значение на выходе блока ИСТИНА(1), а значение входящего сигнала превышает величину допустимого крайнего значения области дезактивации, то значение на выходе изменяется на ЛОЖЬ (0). Если значение на выходе блока ЛОЖЬ (0), а значение входящего сигнала меньше значения на границе области дезактивации, значение на выходе становится ИСТИНА (1). В том случае, если входящий сигнал по своему значению находится между границами областей активации и дезактивации, выход блока сохраняет свое первоначальное состояние.
